Программно-аппаратный комплекс автоматизации, диспетчеризации и диагностики котельной «Теплотроника»

Состав комплекса:

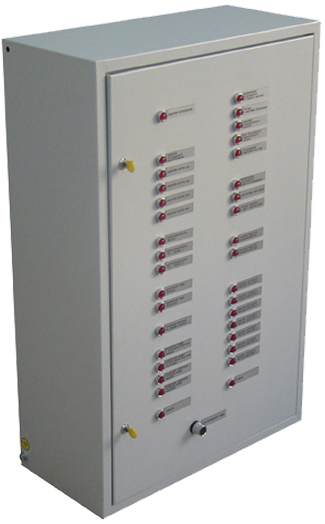

шкаф общекотельной автоматизации и диспетчеризации (ШАД);
программное обеспечение промышленного контроллера, входящего в состав ШАД;
web-страницу визуализации котельной (динамическая мнемосхема) на сайте www.teplotronika.com;
web-страницу диагностики работы котельной на сайте www.teplotronika.com;
ШАД рассчитан на водогрейные котельные с закрытым или открытым котловым контуром, на базе 1, 2, 3 или 4-х котлов, с количеством отопительных контуров от 0 до 7, с системой ГВС.

Варианты исполнения шкафов ШАД приведены в таблице 1.

Характеристики
Функции
Комплект поставки
Документы

Параметр / Типоразмер ШАД	400	401	402	403	404	405	406	407
Количество подключаемых котлов, шт.	1 - 4	1 - 4	1 - 4	1 - 4	1 - 4	1 - 4	1 - 4	1 - 4
Количество подключаемых отопительных контуров, шт.	3 - 7	3 - 7	0 - 2	0 - 2	3 - 7	3 - 7	0 - 2	0 - 2
Возможность управления контуром горячего водоснабжения	+	+	+	+	+	+	+	+
Возможность вывода аварийных сигналов на локальный щит диспетчера прямым кабельным соединением	+	+	+	+	+	+	+	+
Число GSM-модемов* в составе ШАД, шт.	2	1	2	1	2	1	2	1
Тип подаваемого в ШАД аварийного сигнала каскадного контроллера	~220В	~220В	~220В	~220В	сухой контакт	сухой контакт	сухой контакт	сухой контакт

Инновационный подход к диспетчеризации котельных, реализованный в ПАК «Теплотроника», позволяет снизить затраты на проектирование, монтаж и пуско-наладку систем автоматизации котельных. При этом котельные, оснащенные ПАК «Теплотроника», имеют ряд конкурентных преимуществ перед устаревшими технологиями: 

1. Высокий, современный уровень технических решений – GPRS-диспетчеризация с выводом всех данных в Интернет (на сайт www.teplotronika.com или иной указанный Вами). Число экранов, на которых будет отображаться мнемосхема котельной, не ограничено, так как Интернет-сайт можно просматривать на любом компьютере (в том числе, на современном телефоне). 

2. Щит автоматизации котельной является полноценным прибором заводской готовности, имеющим все необходимые разрешения. Интернет-сервис и программное обеспечение входит в базовый комплект поставки. 

3. В состав комплекса входит модуль диагностики котельной для работы со статистикой изменения параметров работы котельного оборудования за все время эксплуатации, потребления ресурсов и выработки. Модуль в автоматическом режиме генерирует экспертные заключения о необходимости наладки или технического обслуживания оборудования котельной, которые основаны на рекомендациях производителей оборудования. 

Качество продукции подтверждено Сертификатом соответствия и Разрешением Ростехнадзора на применение ПАК «Теплотроника» как технического устройства на опасных производственных объектах.

Основные функции ШАД:

управление подпиткой отопительных контуров;
включение резервных насосов (сетевых и подпиточных);
получение и обработка сигналов блоков управления котлами, каскадного контроллера котлов, охранно-пожарной сигнализации, вычислителей узлов учета ресурсов, сигнализатора загазованности, АВР (автоматического включения резерва по электропитанию);
измерение давления исходной воды, теплоносителя на подаче, давления обратной сетевой воды, давления газа;
автоматизация системы аварийного топливоснабжения (при наличии);
передача обобщенных аварийных сигналов на щит диспетчера, установленный в помещении с постоянным присутствием обслуживающего персонала (например, на проходную, на вахту предприятия), посредством прямого кабельного соединения;
удаленная диспетчеризация всех параметров по каналу GPRS;
SMS-оповещение обслуживающего персонала.

Базовый комплект поставки ПАК «Теплотроника»:

ШАД.
Антенны одного или двух GSM-модемов (в зависимости от типа ШАД).
Программное обеспечение контроллера в составе ШАД.
Интернет-сервис.

Расширенный комплект ПАК «Теплотроника» может включать следующие позиции:

Комплект аналоговых датчиков (4-20 мА).
Кабели для подключения к каскадному контроллеру.
Кабели для подключения к приборам учета.
Блоки питания 24 В и 12 В.

Схемы ШАД
